1. Een prachtig stuk houtwerk, geselecteerd uit het beste vurenhout of grenenhout, is de basis van eenvoudig in elkaar te zetten bouwpakket. Voor deze zelfbouw is geen speciale kennis vereist. |
|
 |
|
4. Alleen het dakbeschot en de singles, worden vastgenageld aan de gordingen en de zijwanden. |
|
|
|
|
|
|
|
 |
|
2. Met een duidelijke montagebeschrijving van de constructie zet u moeiteloos uw eigen huisje in elkaar. |
|
 |
|
5. Een drempeloze uitvoering is mogelijk. Zo kunt u zonder belemmering in en uit met uw (motor)-fiets, uw maaimachine of ander gereedschap. |
|
|
|
|
|
|
|
 |
|
3. Alle onderdelen worden namelijk geleverd volgens de "blokhut-constructie" en tot aan het dak komt er geen enkele spijker aan te pas. |
|
|
|
|
|
|
|
|
|
|
|
Het onderstaande is alleen geldig voor kozijnen van dubbele deuren i.v.m. logistiek. Klik op de foto's voor een grote afbeelding.
|
 |
|
1. Smeer het snijvlak van 1 kozijndeel in met lijm. Gebruik hiervoor de meegeleverde lijm uit het pakket. |
|
 |
|
4. Schroef de bijgeleverde hulplat vast aan de onderzijde van het kozijn (dit geldt alleen voor drempeloze uitvoering).
|
|
|
|
|
|
|
|
 |
|
2. Verdeel de lijm over het vlak met het bijgeleverde verdeelstokje! De lijm is erg lastig om later van de handen af te krijgen!
Druk daarna beide delen tegen elkaar op een vlakke ondergrond. |
|
 |
|
5. De staande kozijndelen vastschroeven aan onderste wandbalken, daarna hulplat verwijderen. |
|
|
|
|
|
|
|
 |
|
3. Sla vervolgens een kunstof keg in de delen, waardoor deze aan elkaar worden verbonden.
Dit moet voor iedere hoek uitgevoerd worden.
Nu moet u wachten tot dat de lijm is uitgehard, daarna de uitstekende bruislijm wegsteken.
Nu is het kozijn montagegereed! |
|
|
|
|
|
|
|
|
|
|
|

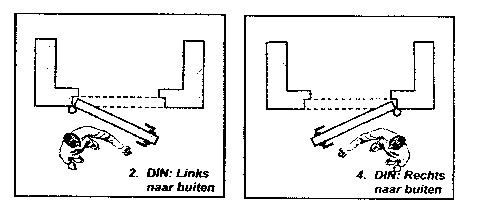

Draairichtingen
|
|
|
|
|
|
|
 |
|
De draairichting van deuren is van belang voor het monteren van hang-en sluitwerk. Ook leidt dit vaak tot spraakverwarring. Om er voor te zorgen dat wij met een bepaalde draairichting precies hetzelfde bedoelen worden de verschillende draairichtingen met behulp van de hiernaast afgebeelde tekeningen geïlustreerd. |
|
|
|
|
|
|
|
Montage dakpanplaten
|
|
|
|
|
|
|
 |
|
1. Dakfolie over dakbeschot leggen ( hangt over in de goot )
2. Daktengels ca. 60 cm. van elkaar op dakbeschot schroeven van boven naar beneden.
3. Panlatten vast schroeven op de tengels van links naar rechts ( lat afstand over nemen
van dakpanplaat )
4. Dakpanplaat op de panlatten schroeven (in het lage gedeelte van de pan, dakpanplaat
steekt onderaan over in de goot )
5. Nokstuk bovenop de dakpanplaten vast schroeven ( nokstuk voor boren ). |
|
|
|

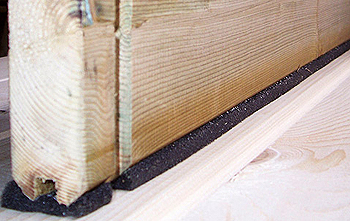

Funderingsvoegband.
|
 |
|
Funderingsvoegband aan de onderkant van onderste vier wandbalken plakken met behulp van zelfplakkende laag.
Wandbalk met voegband op de fundering plaatsen.
Door toepassen van funderingsvoegband wordt optrekkend vocht geblokkeerd.
Het funderingsvoegband zet tevens viervoudig uit, waardoor eventuele oneffenheden van de fundering worden gecompenseerd. |
Stormverankering |
 |
|
|
